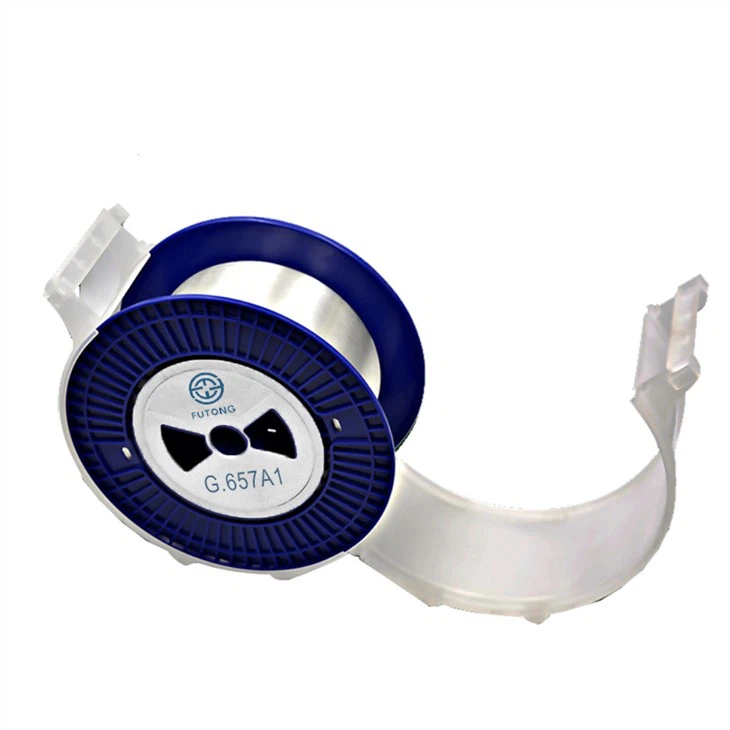

Typ vlákna:G.657A1
Jednovidové vlákno G.657.A1 necitlivé na ohyb FUTONG vyhovuje normě G.657.a1 doporučené normou I-TUT B6a1 doporučenou IEC. Vyrábí se pokročilou metodou Complete Chemical Synthesis, která dokáže udržet obsah OH- na velmi nízké úrovni v provedení. Vlákno má tedy vynikající koeficient útlumu, nízkou vodní špičku a dobrý přenosový výkon.
Položka | Specifikace | Jednotka | ||
Útlum | 1310 nm | Menší nebo rovno 0.350 | (dB/km) | |
1383 nm | Menší nebo rovno 0.330 | (dB/km) | ||
1550 nm | Menší nebo rovno 0.210 | (dB/km) | ||
1625 nm | Menší nebo rovno 0.240 | (dB/km) | ||
Rozdíl útlumu vs vlnová délka | 1285nm-1330nm ref. 1310 nm | Menší nebo rovno 0.05 | (dB/km) (dB/km) | |
1525nm-1575nm ref. 1550 nm | Menší nebo rovno 0.05 | (dB/km) (dB/km) | ||
Bodová diskontinuita | 1310 nm | Menší nebo rovno 0.015 | (dB) | |
1383 nm | Menší nebo rovno 0.03 | (dB) | ||
1550 nm | Menší nebo rovno 0.03 | (dB) | ||
1625 nm | Menší nebo rovno 0.03 | (dB) | ||
Disperze | 1288nm-1339nm | ∣D∣ Menší nebo rovno 3,4 | (ps/nm.km) | |
1271nm-1360nm | ∣D∣ Menší nebo rovno 5,3 | (ps/nm.km) | ||
1480nm-1580nm | Menší nebo rovno 20 | (ps/nm.km) | ||
1550 nm | Menší nebo rovno 17,5 | (ps/nm.km) | ||
Vlnová délka s nulovou disperzí | 1300-1324 | (nm) | ||
Nulový rozptylový sklon | Menší nebo rovno 0.092 | (ps/nm2.km) | ||
PMD | PMD jednotlivce | Menší nebo rovno 0.15 | (ps/√km) | |
Návrh odkazu PMD | Menší nebo rovno 0.20 | (ps/√km) | ||
Průměr obkladu | 125±0.7 | (μm) | ||
Nekruhovitost obkladu | Menší nebo rovno 1.0 | ( procento ) | ||
Chyba soustřednosti jádra/plášťování | Menší nebo rovno 0.5 | (μm) | ||
Průměr povlaku | 242±7 | (μm) | ||
Chyba soustřednosti povlaku/plátování | Menší nebo rovno 12.0 | (μm) | ||
Průměr pole režimu | 1310 nm | 9.2±0.4 | (μm) | |
Mezní vlnová délka | Bez kabelu | 1180-1330 | (nm) | |
Kabelové | Menší nebo rovno 1260 | (nm) | ||
Ztráta Macrobendu | Poloměr | 15 | 10 | (mm) |
Zatáčky | 10 | 1 | (otočit se) | |
1550 nm | Menší nebo rovno 0.25 | Menší nebo rovno 0.75 | (dB) | |
1625 nm | Menší nebo rovno 1.0 | Menší nebo rovno 1,5 | (dB) | |
Důkazní test | Větší nebo rovno 0.79 Gpa | (Gpa) | ||
Zvlnění vlákna | Větší nebo rovno 5 | (m) | ||
Dynamická únava | Větší nebo rovno 20 | (nd) | ||
Cyklování teploty (-60 stupňů až plus 85 stupňů) | 1310nm a 1550nm | Menší nebo rovno 0.03 | (dB/km) | |
Ponoření do vody (23 stupňů ± 2 stupně) | Menší nebo rovno 0.03 | (dB/km) | ||
Stárnutí teplem a vlhkostí (85 stupňů při 85 procent RH) | Menší nebo rovno 0.03 | (dB/km) | ||
Stárnutí při vysokých teplotách (85 stupňů ± 2 stupně) | Menší nebo rovno 0.03 | (dB/km) | ||
